01
工作原理

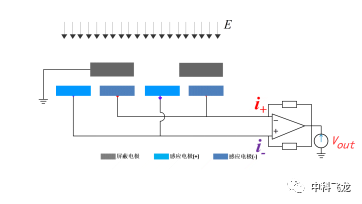

MEMS電場儀核心探測單元的基本結構如圖1.1所示，主要由屏蔽電極、感應電極等構成?；陔姾筛袘?yīng)工作原理，采用場磨工作機制，當存在被測電場時，在靜電梳齒驅動器的帶動下，屏蔽電極左右周期振動，處于其下方的感應電極上的電荷量發生周期性改變，產生感應電流，之后由差分運算放大器轉換成電壓輸出，通過檢測電壓可得到被測電場大小。
圖1.1 MEMS電場儀核心探測單元示意圖

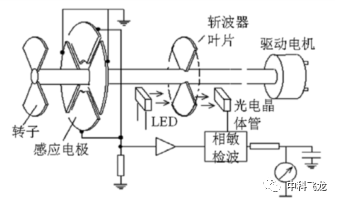

場磨式電場儀的基本結構如圖1.2所示，主要由驅動電機、轉子、感應電極（定子）等構成。其工作原理是基于電荷感應原理，當存在被測電場時，驅動電機帶動轉子周期性旋轉，感應電極上的電荷量發生變化，產生感應電流，通過由運算放大器構成的I/V電路轉換成電壓輸出，然后通過相敏檢波電路提取出被測電場大小。
圖1.2 場磨式電場儀基本結構示意圖
從上述的工作原理可發現，MEMS電場儀和場磨式電場儀的核心探測原理是一樣的，都是基于電荷感應原理，可動電極（轉子、屏蔽電極）調制感應電極上的電荷量發生變化，產生感應電流，之后轉換成電壓輸出，然后通過測量電壓得到被測電場大小。
02
結構差異
2.1 核心探測結構尺寸差異大

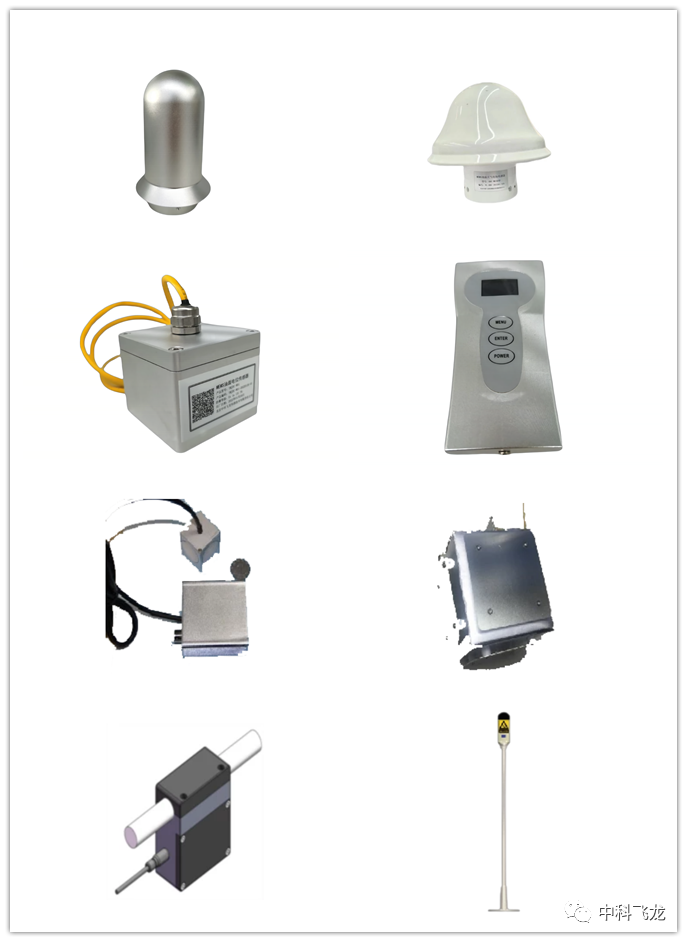

MEMS電場儀的核心探測結構—MEMS電場敏感器件采用先進的MEMS（微機電系統）工藝制作，尺寸僅有5mm×5mm。場磨式電場儀采用傳統機械加工工藝，尺寸較大，轉子、定子的直徑一般在10cm左右；
2.2 MEMS電場敏感器件有封裝
由于MEMS電場敏感器件的尺寸為5mm×5mm，其內部電極尺寸最小只有3μm，很容易受到空氣中灰塵、環境濕度等因素的影響，為了解決環境因素的影響，需對MEMS電場敏感器件進行封裝。擁有封裝結構是MEMS大氣電場儀和場磨式電場儀的一個主要區別。MEMS電場敏感器件的封裝是一種氣密性封裝，雖然在低端電場（±500V/m電場范圍）測量時MEMS大氣電場儀易受空氣離子流的影響，與場磨式電場儀的測量結果相比略微差一些，但是封裝后MEMS大氣電場儀環境適應性能力更強，特別適合在易燃易爆場所使用。

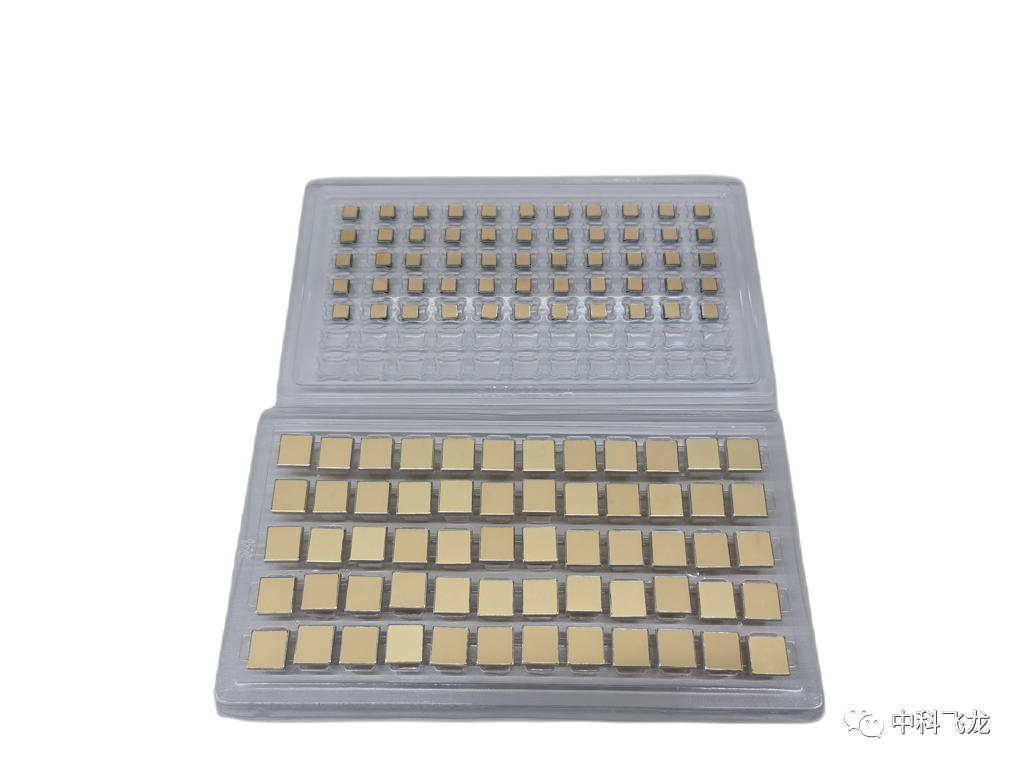

封裝組件-芯片

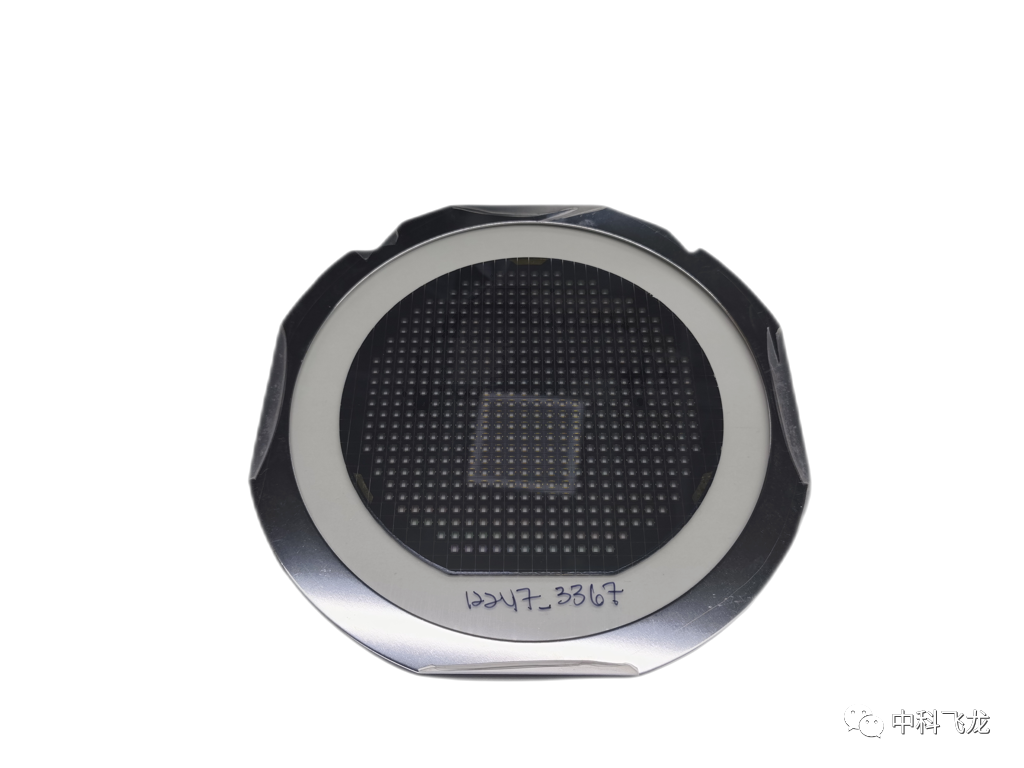

封裝組件-晶圓
03
性能對比
3.1 測量范圍
MEMS電場儀和場磨式電場儀的測量范圍均可達到±150 kV/m。
3.2 分辨力
分辨力是衡量電場儀性能的一個關鍵靜態指標，基于電荷感應原理電場儀的分辨力與感應面積成正比，由于場磨式電場儀的感應面積要遠遠大于MEMS電場儀的感應面積，直觀感覺MEMS電場儀的分辨力要明顯低于場磨式電場儀，但是分辨力也與調制頻率有關，MEMS電場儀的電場調制頻率為3kHz，遠高于場磨式電場儀（50Hz），因此最終的分辨力兩者是相當?shù)?，場磨式電場儀和MEMS電場儀的分辨力均可達到10V/m。
3.3 功耗
MEMS電場儀的電場敏感器件采用靜電梳齒驅動，功耗極低（μW量級），其接口電路功耗大約為0.7W，因此MEMS電場儀的功耗也大約為0.7W，比場磨式電場儀功耗低一個數量級。場磨式電場儀需要馬達驅動，功耗較大，一般在5W左右；
3.4 雷暴天電場探測結果

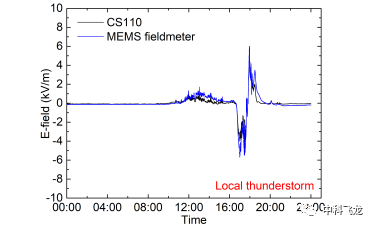

MEMS電場儀與美國Campbell公司的場磨式電場儀CS110某次雷暴過程探測結果如圖3.2所示，探測數據的皮爾森相關系數為0.9677，在0.8~1.0之間，表明兩者探測結果是極強相關的，說明雷暴天MEMS電場儀與場磨式電場儀的探測結果無明顯差異。
圖3.2 雷暴天電場探測結果（相關系數：0.9677）
04
維護性
MEMS電場儀的探頭外殼為工程塑料材質，并且在里面摻入了抗紫外照射、抗鹽霧的材料，因而太陽輻射對其影響不大；即使探頭表面有灰塵，也會被雨水沖洗掉，基本實現免維護；場磨式電場儀由于開口旋轉面吸附灰塵，需要定期維護，在空氣污染嚴重的地方需要頻繁清洗。
05
可靠性及安全性

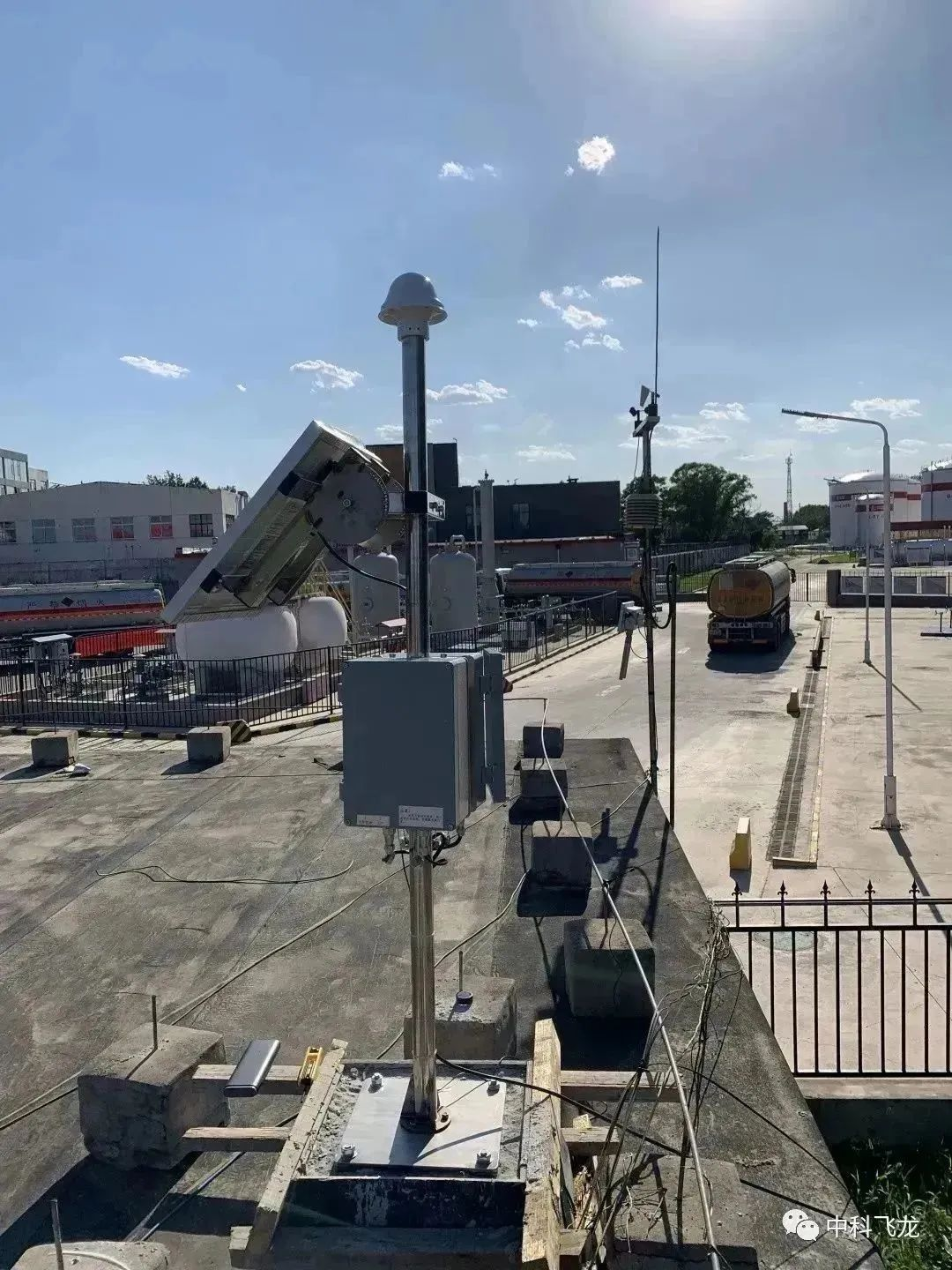

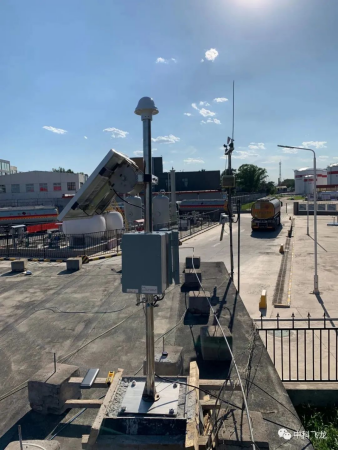

MEMS電場儀無電機等易磨損可動機械部件，可靠性高，壽命長；另外由于擁有封裝結構，所以無暴露可動機械部件，可用于易燃易爆場所。
場磨式電場儀的可靠性嚴重依賴于電機質量，并且由于有旋轉的機械部件，在充滿可燃?xì)怏w的場所中與空氣摩擦可能會引起火災，甚至發生爆炸，所以不適用于易燃易爆場所。
06
基于電場儀的雷電預警方法
晴天電場比較小，一般在±500V/m范圍內，但在雷暴天，大氣電場的絕對值基本會超過2kV/m，在雷電來臨時，電場變化速率會明顯加快，在發生地閃過程中，電場絕對值可能會達到20kV/m，甚至更高，并且會出現正負電場跳變現象。由大氣電場探測結果可知，在雷暴天，MEMS大氣電場儀與場磨式電場儀的探測結果已無明顯差異，如果采用MEMS電場儀或場磨式電場儀作為探測裝置進行雷電預警，一般都會采用大氣電場閾值和變化率綜合分析預警方法，兩者的預警方法是相同的，所以誤報率也相同。
07
其他說明
電子式電場儀是對電場變化強度的一個連續積分，所測量的是電場強度的變化率；MEMS電場儀基于電荷感應原理和場磨工作機制，更像一個微型化的場磨式電場儀，因此MEMS電場儀和電子式電場儀的探測原理有本質區別，不能將MEMS電場儀混淆為電子式電場儀。
