一、 產品功能
GDJDC-W01型MEMS管道油品電荷密度測試儀是一款測量管道油品電荷密度的專業儀器，解決了管道內部油品電荷難以直接測量的技術難題，可實現與法拉第筒的完美匹配。
二、 產品優勢
ü 高靈敏、低功耗的MEMS電場傳感器敏感芯片技術，可長期在線工作
ü 無裸露可動部件，可靠性高
ü 數字輸出接口，便于系統集成
ü 通過軟件調整算法，適配各種管道尺寸
ü 可通過藍牙通訊協議傳輸測試結果
ü 測試結果現場實時顯示
ü 防雨、防爆設計
ü 與法拉第筒測試結果一致性好
三、 應用領域
? 石油化工
? 航空航天
? 國防軍工
四、 產品主要結構
MEMS管道油品電荷密度測試儀主要由MEMS電場傳感器敏感芯片、信號檢測與處理電路、法蘭、測試探頭等組成。其中，MEMS電場傳感器敏感芯片用于感應帶電物與探頭之間的電場，將電場信號轉化為便于解調的交流信號。信號處理電路用于為敏感芯片振動提供驅動信號，并將探頭的輸出進行解調，轉化為數字信號輸出。測試探頭固定在法蘭上，用于將管道內油品靜電傳導到敏感芯片表面。
使用時，只需將法蘭安裝在被測管道上，使油品流經測試法蘭，即可實現安裝位置的管道油品靜電帶電情況的測量。傳感器的輸出信號采用RS485接口，最大無中繼傳輸距離超過1km，可根據應用需求進行接口轉換。

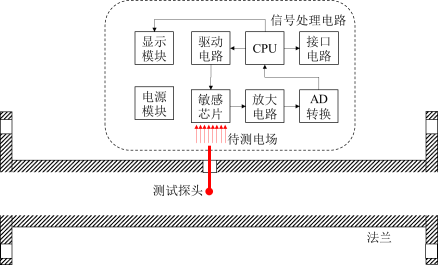

圖2 產品結構原理框圖
五、 性能指標
工作環境：-20℃~50℃
量程：±450uC/m3
分辨力：0.1uC/m3
數據更新周期：＜1s
防爆等級：EX ib IIB T4 Gb
BG 29.06 -5.60 -5.45 -9.95 -4.97
目前，有效數據為第一個和第四個數，第一個數字記錄傳感器敏感探頭內溫度，第四個數字為傳感器輸出V；其他數字暫時不用。
待測電場E=(V-V0)/k，其中，V0為標定零點，k為標定靈敏度。
六、 現場安裝校準
將產品采用法蘭等方式安裝在被測管道上，管道油品流經測試法蘭即可實現測量。注意將管道接地，安裝后靜置24小時后，打開按鈕開關。產品啟動后可實現自動測量，實時顯示測試結果，并將測試結果采用藍牙協議傳輸出去。
七、 配套軟件說明

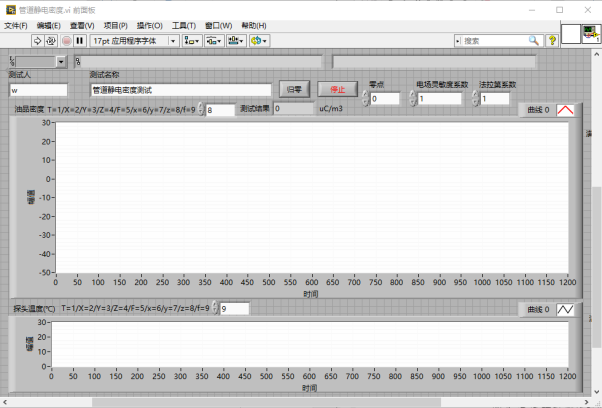

當傳感器采用標準串口通訊時，可用通用串口精靈進行數據讀取。傳感器還可根據應用需求，配套數據接收軟件，可實現數據實時顯示、預警及存儲。數據接收軟件界面如圖4所示，該軟件采用串口通訊協議，只需配置傳感器對應的串口號即可。
圖4 管道靜電測試軟件界面
八、 典型應用電路
傳感器可獨立工作，直接與電腦進行串口協議通訊，也可以多個傳感器組網檢測。下圖給出兩種典型組網探測方法。

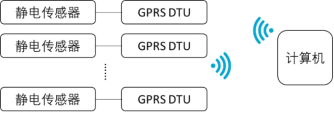

圖5 典型組網探測應用一

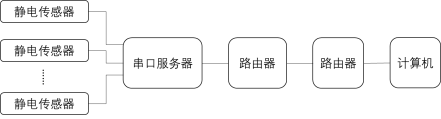

圖6 典型組網探測應用二
九、 安裝尺寸

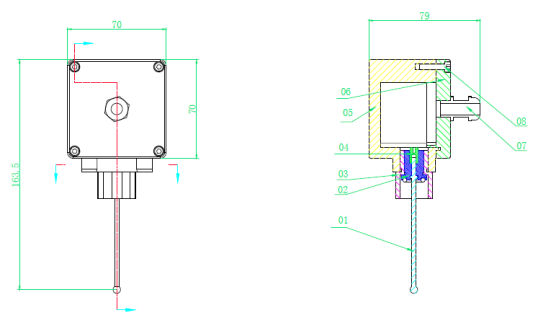

產品主要部件尺寸及安裝孔位置如圖7所示。
圖7 產品結構圖紙
