一、 產品功能
YMJDC-W01型MEMS油面電位傳感器是一款專業測量油罐、油箱等儲油裝置內部油面靜電電位的傳感器，采用非接觸法測量，避免測量過程產生靜電放電風險。
二、 產品優勢
ü 高靈敏、低功耗的MEMS電場傳感器敏感芯片技術，可長期在線工作
ü 無裸露可動部件，可靠性高
ü 數字輸出接口，便于系統集成
ü 測試結果現場實時顯示
ü 防雨、防爆設計
三、 應用領域
? 石油化工
? 航空航天
? 國防軍工
四、 產品主要結構
MEMS油面電位傳感器主要由MEMS電場傳感器敏感芯片、信號檢測與處理電路、法蘭、測試探頭等組成。其中，MEMS電場傳感器敏感芯片用于感應帶電物與探頭之間的電場，將電場信號轉化為便于解調的交流信號。信號處理電路用于為敏感芯片振動提供驅動信號，并將探頭的輸出進行解調，轉化為數字信號輸出。測試探頭固定在法蘭上，用于將管道內油品靜電傳導到敏感芯片表面。
使用時，只需將傳感器安裝在被測油箱開口處，使油品接觸測試探頭，即可實現油面電位的測量。傳感器的輸出信號采用RS485接口，最大無中繼傳輸距離超過1km，可根據應用需求進行接口轉換。
圖2 產品結構原理框圖
五、 性能指標
工作環境：-40℃~50℃
量程：±15kV
分辨力：？？？
數據更新周期：＜1s
防爆等級：EX ib IIB T4 Gb
六、 配套軟件說明

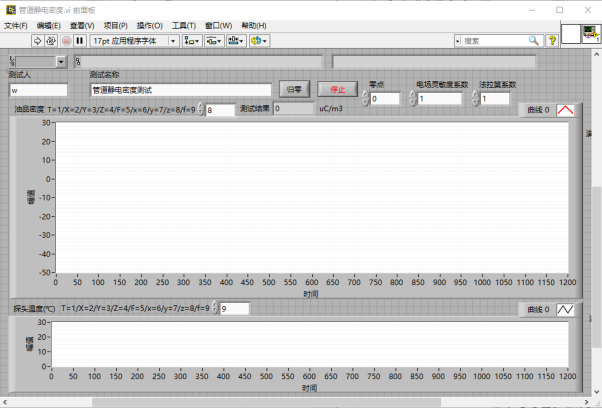

當傳感器采用標準串口通訊時，可用通用串口精靈進行數據讀取。傳感器還可根據應用需求，配套數據接收軟件，可實現數據實時顯示、預警及存儲。數據接收軟件界面如圖4所示，該軟件采用串口通訊協議，只需配置傳感器對應的串口號即可。
圖4 管道靜電測試軟件界面
七、 典型應用電路

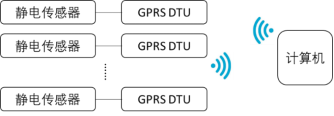

傳感器可獨立工作，直接與電腦進行串口協議通訊，也可以多個傳感器組網檢測。下圖給出兩種典型組網探測方法。

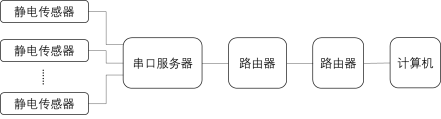

圖6 典型組網探測應用二
八、 安裝尺寸

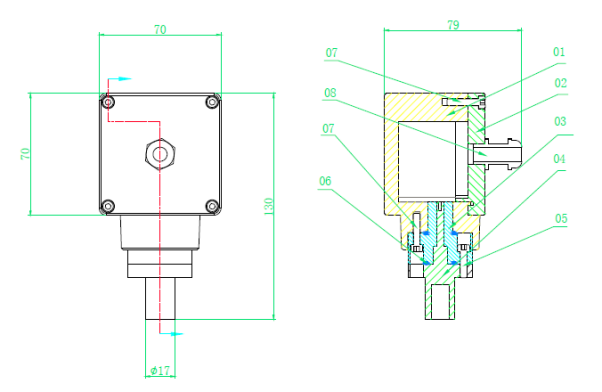

產品主要部件尺寸及安裝孔位置如圖7所示（不含測試探桿）。
圖7 產品結構圖紙
